Qu’est-ce que le scan 3D ?

Comment ça marche ?

La plupart des cas impliquant des plans ou maquettes de bâtiments, quels que soit leur taille ou leur âge accusent le même problème : l’absence de relevés aux bonnes dimensions. Chaque construction présente un minimum de différences avec le plan d’origine et ces quelques centimètres ou millimètres peuvent s’avérer cruciaux lorsqu’il s’agit d’édifices de grande taille. La technologie du scan 3D permet un relevé extrêmement précis aussi bien en intérieur qu’en extérieur, vous garantissant ainsi d’obtenir un plan « tel que construit », véritable archive numérique, utilisable aussi bien en 2 dimensions qu’en 3 dimensions.

C’est aussi un avantage dans le cas des bâtiments historiques où les plans sont peu précis et ont depuis longtemps disparus (quand ils ont existé).

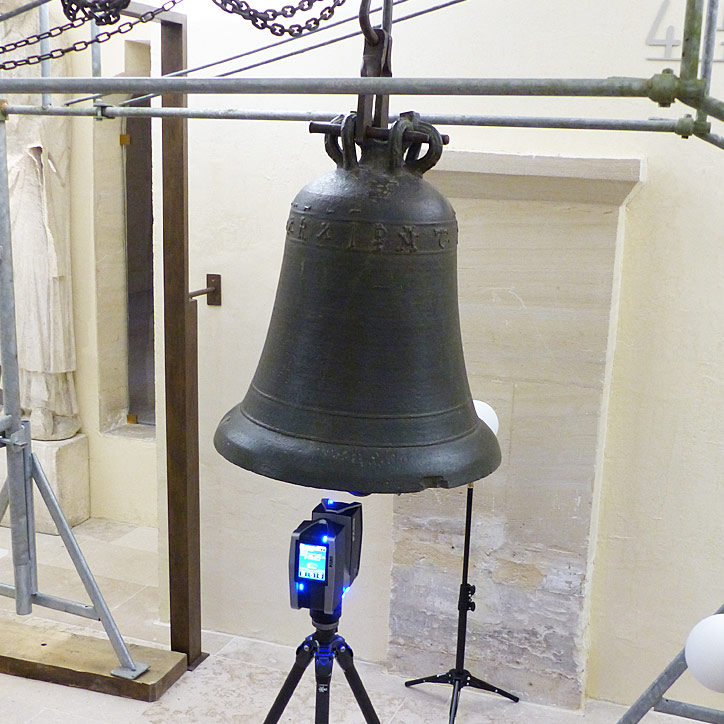

Cette innovation dans le domaine de la métrologie est aussi applicable pour les objets. Quelle que soit sa dimension, vous pourrez obtenir un tracé précis et une restitution 3D indispensable à toute œuvre de restauration ou reconstruction.

Enfin, ces données vous offrent la possibilité de réaliser des simulations précises, que ce soit dans le cadre d’un aménagement de bâtiment, d’un revamping industriel ou même pour permettre au grand public de se projeter. Elles vous assurent en outre des économies substantielles puisqu’elles permettent l’amélioration des coûts d’exploitation et de disposer d’un outil avancé de maintenance préventive.

Procédé

Mise en œuvre

Nuages de points

Plans 2D / 3D

Virtualisation

Le matériel

1
2
3
4
5
1

SCANNER 3D

– Précision de distance à ±2mm près

– Portée de 0,6 m à 130 m

– jusqu’à 976 000 points / sec.

– GPS intégré

– réduction du bruit de mesure de 50%

– Nivelle chaque numérisation ; précision 0,015° (plage de mesure ±5°)

– Superposition photo HD en couleurs jusqu’à 70 mégapixels

2

PLAGE DYNAMIQUE ÉLEVÉE

La caméra capture des images détaillées facilement blanches offrant une superposition naturelle
des couleurs aux données de numérisation. La plage de température étendue permet de numériser dans des environnements difficiles.

3

BAIE D’ACCESSOIRES

Avec ces interfaces à l’épreuve du futur, les utilisateurs peuvent connecter
des accessoires personnalisés au scanner.

4
ÉCRAN TACTILE

Manipulation facile de la commande du scanner grâce à son grand et lumineux écran tactile.

5
BATTERIE

Batterie haute performance avec une alimentation de jusqu’à 4,5h par charge
pour un balayage vraiment mobile.

Domaine d’application

Architecture :
mise en plan des relevés architecturaux, modèle BIM…

Génie civil :
modélisation 3D d’un ouvrage d’art, contrôle de structures complexes, auscultation, documentation « tel que construit ».

Industrie :
plans d’installations industrielles, contrôle de qualité.

Patrimoine culturel :
restitution 3D d’un objet pour restauration à l’identique ou visualisation auprès du grand public, archive numérique.

Avantages

  • Relevé précis et complet du tel que construit

  • Simple à mettre en œuvre donc économique

  • Gain de temps important y compris en cas de calendrier serré

  • Réduction des risques lorsque l’accès au site est difficile, dangereux,

  • Export dans différents formats et utilisable en DAO ou simulation 3D
